录音棚声学基础核查框架：Boundary Behavior of Sound — Reflection, Absorption, Transmission and Structure-borne Paths
0. Overview 概述
录音棚中大量声学问题都源于"声音与边界（Boundary）的相互作用"。声音到达墙面、天花、地板、门窗或设备外壳后，能量分为：
· Reflection 反射：返回原空间的一部分；
· Absorption / Dissipation 吸收（耗散）：在材料或结构中转化为极少量热；
· Transmission 透射：穿过构件到达另一侧；
· Structure-borne sound 结构声：边界被激发后，振动沿固体结构继续传播并再辐射——它不是额外能量，而是一条传播路径。
1. Energy partition at the boundary 边界处能量分配
Sound is a pressure wave. 常温空气中声速 ≈ 343 m/s（随温湿度变化）；λ = c / f：20 Hz ≈ 17 m，1 kHz ≈ 0.34 m。尺度差异决定低频/高频在房间中的表现。
Reflection / Absorption / Transmission 的比例由 Acoustic Impedance、入射角、频率、Mass、Stiffness、Damping、Cavity、Connection 共同决定；不存在仅凭"硬软厚薄"预测全部结果的规则。
|
Phenomenon / Path |
Question it answers |
Common metrics |
What it cannot alone prove |
|
Reflection 反射 |
多少声能返回原空间，方向与时序 |
Reflection coefficient, Impulse Response, Early Reflection level |
不能单独说明对外隔声 |
|
Absorption / Dissipation 吸收 |
多少声能在材料/结构中转化 |
α (sabine), NRC |
不等同于墙体隔声量 |
|
Transmission 透射 |
多少声能穿过构件 |
TL, STC, Rw (frequency-dependent) |
单值不能代表所有频率 |
|
Structure-borne 结构传播 |
振动是否沿结构继续传递 |
Vibration level, Insertion Loss, Transmissibility |
不能只靠墙面吸声处理 |

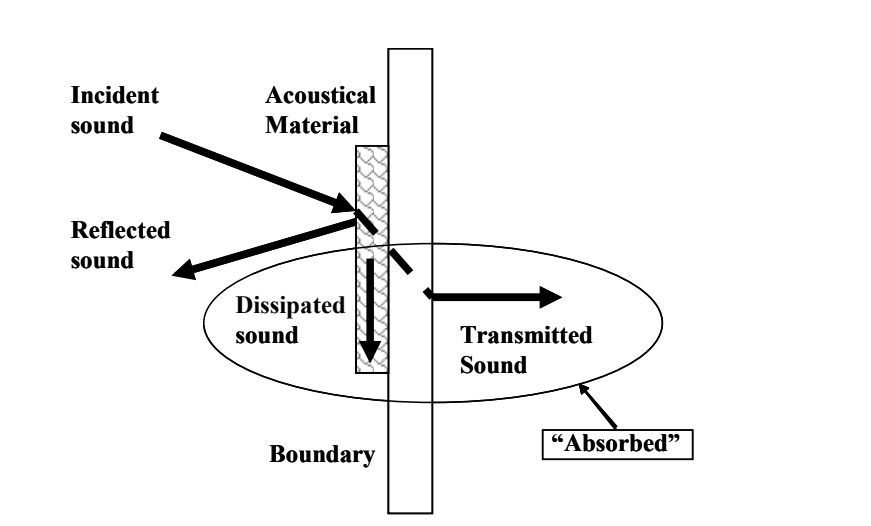

图1：入射声在边界处形成反射、内部耗散和透射（来源：Brigham Young University）
2. Reflection and room perception 反射与听感
· Reflection ≠ Echo，也非天然负面。中高频可用 Geometric Acoustics 理解方向；当表面尺寸 ≈ 波长，Scattering / Diffraction 显著。
· Early Reflection 需同时看时间、方向、强度、频率；原稿固定 20–80 ms 非通用定义。
· 反射并非越少越好：Control Room 需稳定 Direct Sound + 受控早期反射；录音空间可保留自然反射。

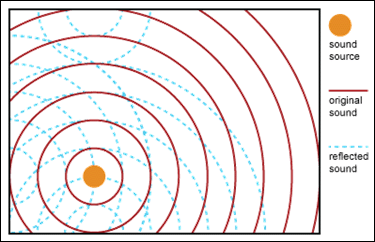

图2：直达传播与墙面反射会在空间中叠加（来源：OSHA Technical Manual）

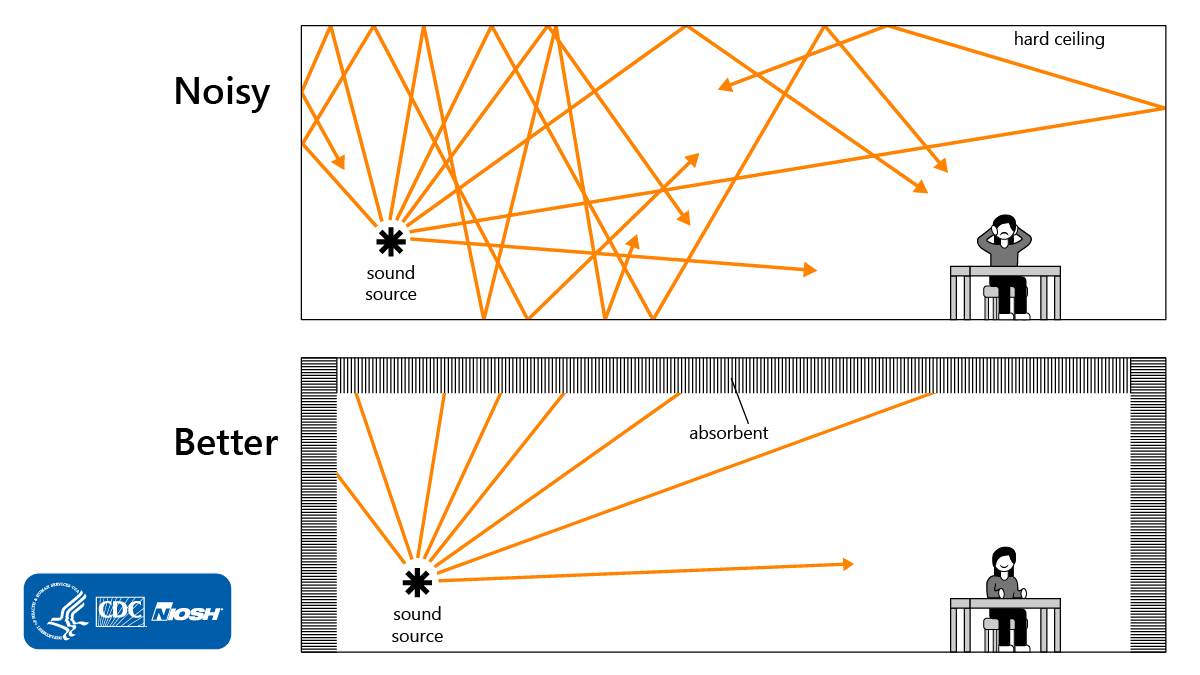

图3：在反射边界上增加吸声材料，可减少混响声场的积累（来源：CDC/NIOSH）
· RT60 描述衰减 60 dB 所需时间，是衰减指标而非唯一品质答案；无适用于所有录音棚的统一 Reverberation Time。
· Room Mode 来自边界条件：矩形房间模态与 L×W×H 三维均有关；一维 Axial Mode fₙ = n·c/(2L)，但真实房间为三维。
图4a：一阶轴向模态声压分布（来源：Penn State）
图4b：二阶轴向模态声压分布（来源：Penn State）
图4c：三阶轴向模态声压分布（来源：Penn State）
· 小房间低频最易暴露 Modal 问题；单点测量可能误判位置峰谷为扬声器/材料问题。
3. Absorption reduces returned energy 吸声减少返回声能
· Porous Absorber（玻璃棉、矿棉、聚酯、开孔泡沫）依靠连通孔隙内 Viscous + Thermal 损耗转化声能为热；闭孔/覆膜/流阻不当者表现不同。
· 多孔材料更擅长中高频；增加 Thickness、Air Gap，或置于 Particle Velocity 高处，可下探低频，但取决于 Flow Resistance 与安装边界。

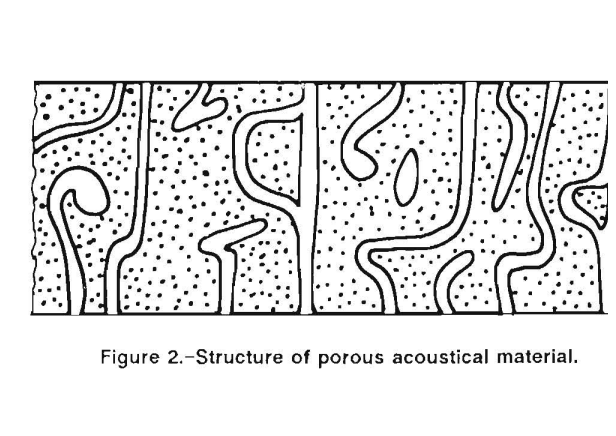

图5：多孔吸声材料中的连通孔隙结构（来源：U.S. Bureau of Mines/NIOSH）

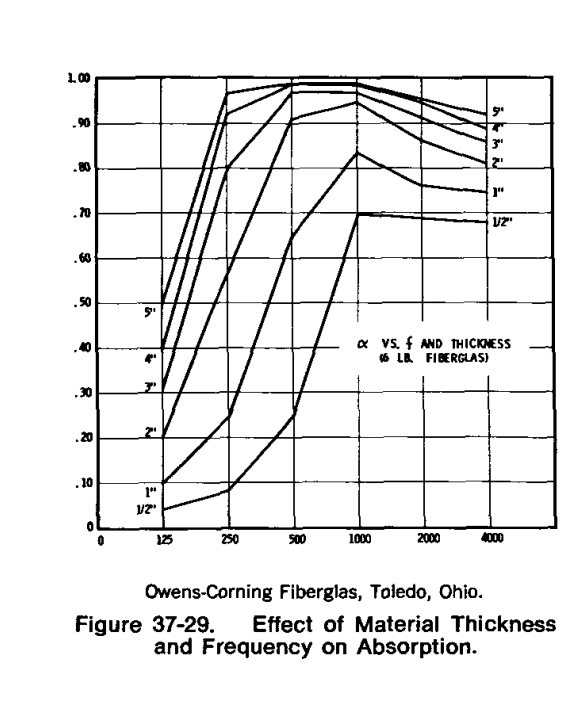

图6：玻璃纤维厚度与分频吸收系数的关系（来源：NIOSH）
· α 为分频吸声系数；NRC 为 250/500/1000/2000 Hz 算术平均，隐藏低频/高频差异。低频问题应读完整分频数据。
· Bass Trap 是低频吸声装置功能名，可为厚多孔体、Membrane / Panel、Helmholtz Resonator 或混合，非固定结构。
4. Transmission and isolation 透射与隔声
· Airborne Transmission 用 Transmission Loss TL（分频 dB）表示；同一构造低频/中频/高频隔声量差异大。
· STC（ASTM E413）为单值分级，ASTM 明确其不适合评价机械、工业、乐器、多数音乐系统或交通噪声；Rw（ISO 717-1）为另一体系，二者不可互换。

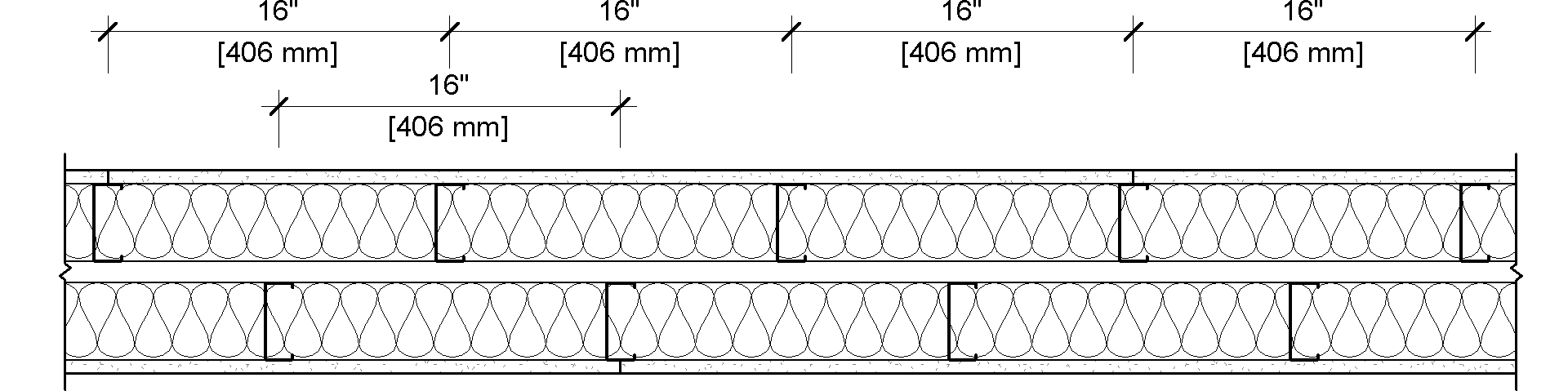

图7：USG UL U493 双排错列钢龙骨墙体构造实例（来源：USG）
· Laboratory（ASTM E90）≠ Field（ASTM E336）：真实建筑存在 Flanking Paths（侧墙、楼板、吊顶、风管、节点）；门缝、插座盒、检修口、穿墙管线为常见薄弱点。无"现场必降 2–5 STC"统一规则。
|
易忽略位置 Easily overlooked |
成为短板的原因 |
第一步核查 First check |
|
门/窗/密封条 Door/Window/Seal |
面密度、玻璃组合、门缝低于墙体 |
关门前后对比，查缝隙与门底 |
|
插座盒/检修口/穿墙孔 Penetration |
局部开口缩短传声路径 |
核对位置、封堵、两侧错开 |
|
吊顶/架空地板 Ceiling/Raised floor |
声音绕过墙体从上下进入 |
确认到结构层并密封 |
|
风管/消声件 HVAC |
同时传空气声与结构振 |
分别查气流噪声、串声、连接振动 |
|
墙/楼板/柱节点 Junction |
刚性连接形成结构旁路 |
结合振动与空气声测量 |
5. Structure-borne sound 结构声
· Impact（脚步、鼓）、Imbalance（设备）、Pulsation（管道）直接激发结构；空气声亦可先使墙体振动再沿结构传播，于另一板/管壁再辐射。
· 材料/截面/连接刚度/Damping/模态/路径长度/辐射效率共同决定结果；现场振动+声学测量才能确认主路径。

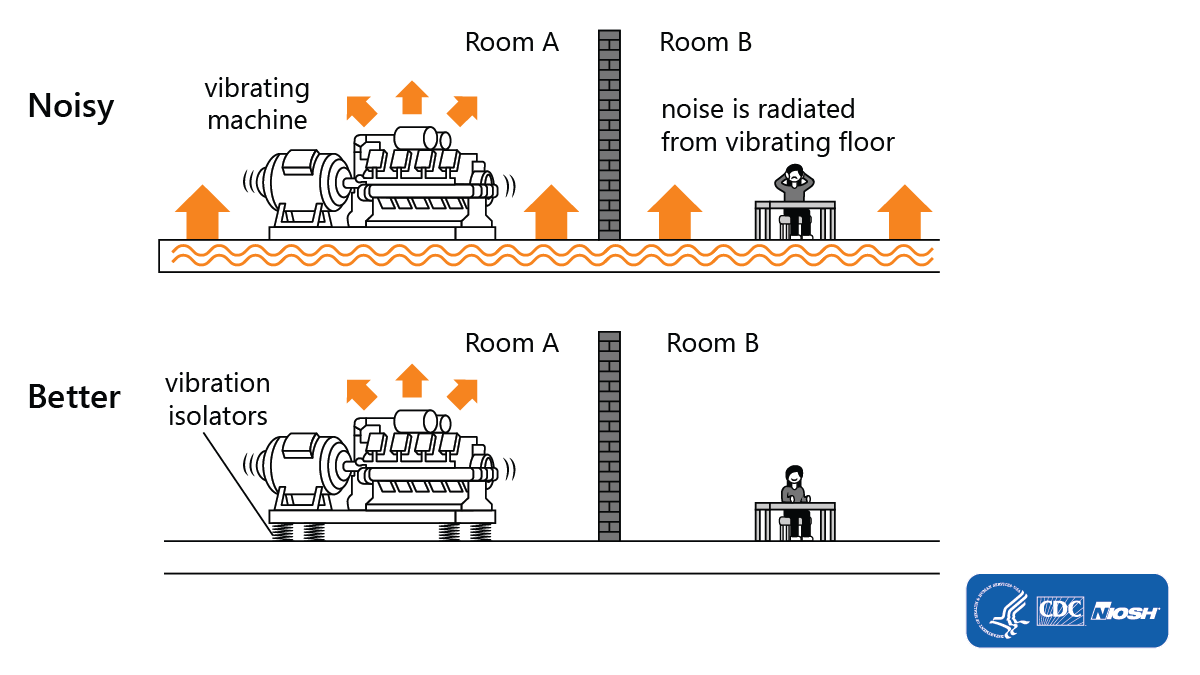

图8：设备隔振可减少振动进入楼板并在邻室再辐射（来源：CDC/NIOSH）

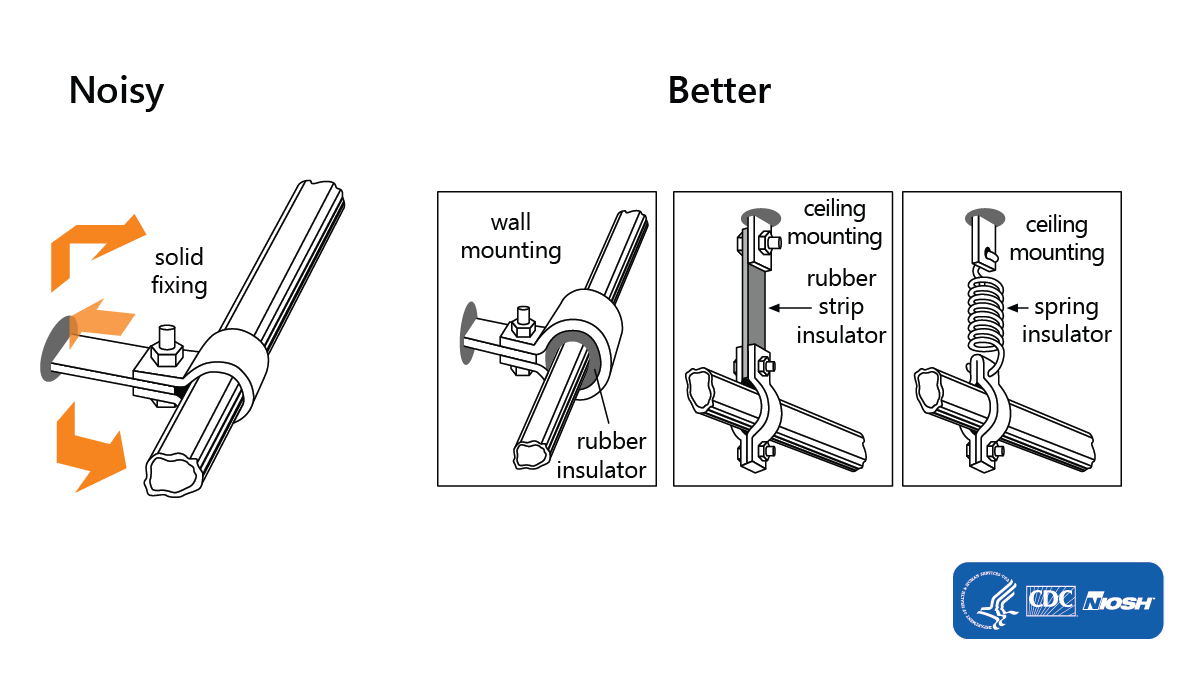

图9：刚性管道固定会传递振动，弹性连接可降低结构耦合（来源：CDC/NIOSH）
· Vibration Isolation 需按 Equipment mass、Excitation frequency、Speed、CoG、Foundation stiffness、Allowable deflection 选型；避免 pipe/限位件形成 Rigid Short-circuit。
6. Symptom → checkable question 现象转可检查问题
|
Symptom 现象 |
Possible mechanism 可能机制 |
First check 第一步检查 |
Avoid jumping to 不要急着下结论 |
|
拍手拖尾/说话发糊 |
中高频反射与混响衰减慢 |
空场vs布置后衰减，分频 RT |
不能只凭一次拍手定全部频段 |
|
监听位低频特响/特弱 |
模态/边界干涉/位置 |
移动扬声器与测点，多位置频响 |
不一定是扬声器故障 |
|
隔壁听清人声/音乐 |
门缝/孔洞/透射/旁路 |
逐查开口与路径，关门封堵对比 |
不能只看标称 STC |
|
远处稳定低频嗡 |
设备振/管线传振/模态/串声 |
同步测振动与声压，启停追踪 |
不一定是直接穿墙 |
|
贴板后更干但隔壁仍响 |
反射减，透射未变 |
回到围护/门窗/开口/结构 |
不能继续叠薄板期待隔声 |
7. Key judgments to retain 最值得保留的判断
1. Reflection / Absorption / Transmission 分开看，对应不同材料、测量与工程手段。
2. Structure-borne 单独研究，但不另造能量，需 Isolation / Resilient connection / Node control。
3. 所有性能都与频率与边界条件有关；单值不能替代分频数据。
4. 吸声解决室内反射，隔声控制跨边界传播，不能互为替代。
5. 录音棚无脱离用途与现场的标准答案。
核查总表 Verification checklist（12 项）
|
# |
核查项 Check item |
|
1 |
是否区分 Indoor reflection 与 Cross-boundary isolation？ |
|
2 |
隔声目标是否绑定具体构造、频率与安装条件，而非仅 STC？ |
|
3 |
吸声是否基于分频 α 与安装方式，而非仅 NRC？ |
|
4 |
低频问题是否考虑 Modal / 边界干涉 / 监听位置？ |
|
5 |
门窗/密封条/插座盒/检修口是否作为整体链路检查？ |
|
6 |
吊顶/架空地板是否到结构层并密封？ |
|
7 |
风管/水管是否同时评估串声与传振？ |
|
8 |
设备隔振是否按质量、频率、位移选型？ |
|
9 |
是否避免管线/限位件形成刚性短路？ |
|
10 |
RT 目标是否说明用途、频段、位置与占用状态？ |
|
11 |
是否做多位置分频测量，而非单点单次？ |
|
12 |
具体目标值与性能承诺是否补充项目条件与测试报告？ |
资料来源 References
· BYU, Geometric Acoustic Modeling of the LDS Conference Center（边界能量图）
· OSHA Technical Manual, Chapter 5（声反射）
· CDC/NIOSH, Engineering Controls（反射/混响、多孔材料、隔振、管道弹性连接）
· Penn State, Driving Room Modes（一维模态声压分布）
· NIOSH, Control of Noise Exposure Fig.37-29（厚度-吸收曲线）；ASTM C423-23e1 / E90-23 / E413-22
· ISO 717-1:2020 / ISO 3382-2:2008；EBU Tech 3276；USG UL U493 构造；WBDG/DoD 声传播路径
（注：本文为科普与方案判断辅助，不替代现场测量、专业设计、施工详图或验收报告；术语与标准版本发布前应由专业人员复核。）
