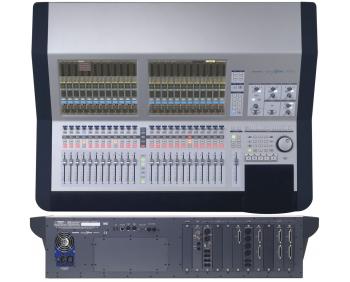

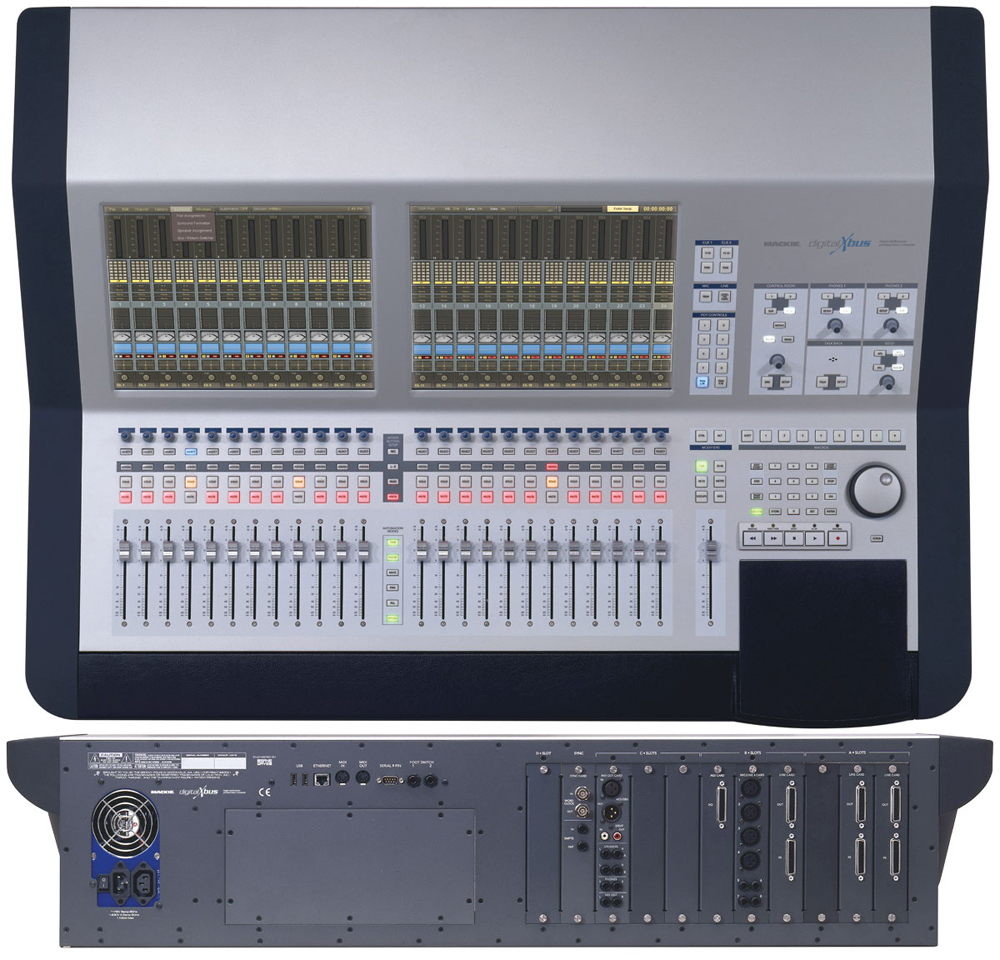

音乐制作数字调音台:72×72通道输入/输出矩阵,64通道96KHz带DSP,通道DSP包括压限/门限/扩展/4段参量均衡,8个混音/环绕总线可送至主混音通道或8个虚拟编组,内建立体声混响和延迟效果,兼容VST效果插件,全自动控制功能,支持UAD-1效果卡,双触摸LCD屏用户界面,25个100mm光触电动推子,可选″火线"接口用于连接电脑,多种音频接口选择
* 72x72通道I/O矩阵
* 64通道96kHz DSP处理器(32通道192kHz)
* 通道内含高精度数字效果处理器,包括压限、噪声门、扩展及四段参量EQ
* 8个混音/环绕声总线,并可分配至主总线、通道或输出
* 8个(VCA类型)虚拟编组
* 内建立体声混响及延时效果处理器
* 兼容VST类型的效果处理插件
* 全自动
* 支持UAD-1(可选)效果处理插件
详细介绍
主要技术特性
动态范围(最大信号电平 / 噪声电平)
测量条件: 22Hz 至 22kHz @48kHz SRFS
22Hz 至 40kHz @96kHz SRFS
模拟输入至数据输出 111dB @ 48kHz
110dB @ 96kHz
数据输入至模拟输出 108dB @ 48kHz
108dB @ 96kHz
模拟输入至模拟输出 108dB @ 48kHz
106dB @ 96kHz
总谐波失真 + 噪声
测量条件:通道模拟输入至直接模拟输出
< 0.02%, 20Hz 至 20kHz @+14dBu(48kHzSR, 测量带宽 :10Hz 至 40kHz)
< 0.02%, 20Hz 至 40kHz @+14dBu(96kHzSR, 测量带宽 :10Hz 至 80kHz)
串音
优于 -80dB @+1 kHz(相邻输入通道)
话筒输入
测量条件:20Hz 至 20kHz 带宽,输入增益最大,150Ω 信号源阻抗,无输入衰减
* 话筒输入灵敏度:-75dBu
* 等效输入噪声:-127dBu
反应
@44.1kHz - 48kHz 采样率
话筒 / 线路输入至线路输出: 246 采样间隔时间(±2)
话筒 / 线路输入至混音总线输出: 256 采样间隔时间(±2)
数字输入至数字输出: 187.5 采样间隔时间(±2)
AES 输入至环绕: 139 采样间隔时间
@88.2kHz - 96kHz 采样率
话筒 / 线路输入至线路输出: 426 采样间隔时间(±2)
话筒 / 线路输入至混音总线输出: 434 采样间隔时间(±2)
任一 AES 输入至任一 AES 输出: 508 采样间隔时间(±2)
AES 输入至环绕: 139 采样间隔时间
模拟输入灵敏度
LINE CARD 输入
* @1kHz,150Ω 信号源阻抗
+4dBu 参考输入电平
0dBFS=+24.3dBu
* -10dBV 参考输入电平
0dBFS=+11.0dBV
MIC/LINE4 或 MIC/LINE8 话筒输入
@1kHz,40Ω 信号源阻抗
* @0dB 输入增益,-10dB 衰减
0dBFS=+24.9dBu
* @0dB 输入增益,无衰减
0dBFS=+14.8dBu
* @ 最大增益(+65dB)
0dBFS=-50.9dBu
MIC/LINE4 线路输入
@1kHz,150Ω 信号源阻抗
* +4dBu 参考输入电平
0dBFS=+24.1dBu
* -10dBV 参考输入电平
0dBFS=+10.8dBV
MIC/LINE8 线路输入
@1kHz,150Ω 信号源阻抗
* @0dB 输入增益,-10dB 衰减
0dBFS=+25.7dBu
* @0dB 输入增益,无衰减
0dBFS=+15.7dBu
* @ 最大增益(+65dB)
0dBFS=-50.0dBu
模拟输出灵敏度
@1kHz,200kΩ 阻抗
LINE CARD 输出
* 0dBFS=+24.4dBu(±0.2dB)
MIC/LINE8 卡输出
* 0dBFS=+24.4dBu(±0.2dB)
MIX OUT 卡输出
* 0dBFS=+24.4dBu(±0.2dB)
频率响应
@1kHz,+ 4dBu
模拟输入 (LINE CARD) 至模拟输出 (LINE CARD)
44.1kHz: ±0.1dB@20Hz 至 20kHz
48kHz: ±0.05dB@20Hz 至 20kHz
88.2kHz: ±0.15dB@20Hz 至 40kHz
96kHz: ±0.1dB@20Hz 至 40kHz
数字输入 (AES) 至模拟输出 (Mix Bus)
44.1kHz: ±0.15dB@20Hz 至 20kHz
48kHz: ±0.15dB@20Hz 至 20kHz
88.2kHz: ±0.2dB@20Hz 至 40kHz
96kHz: ±0.2dB@20Hz 至 40kHz
- 72x72通道I / O矩阵
- 64频道与DSP在96(32频道在192kHz的)
- 频道的DSP包括压缩器/限制器,门/扩展和4段参数均衡器
- 8混音/环绕总线,可路由到主混音,频道,或输出
- 8虚拟小组(衣壳式)以及频道链接
- 内置立体声混响和延迟效应
- 兼容VST插件
- 全自动化功能
- 支持可选的UAD - 1支持插件
