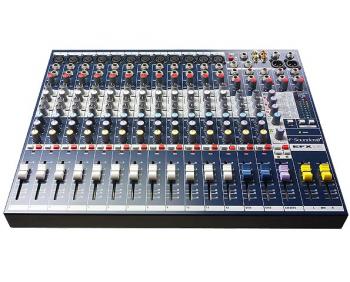

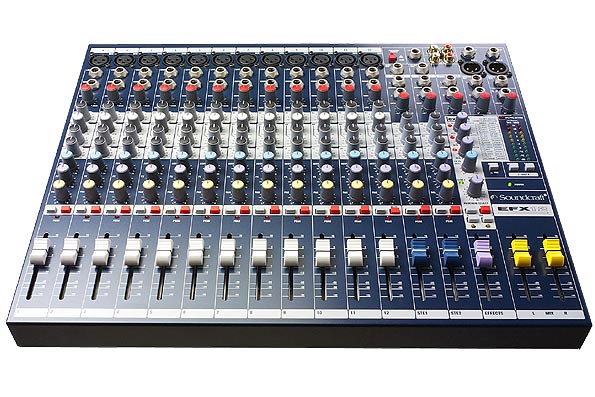

英国SOUNDCRAFT（声艺） EFX12 12路话筒2路立体声带效果器输入调音台
话筒输入（Mic Input）内置LEXCION(莱西康)效果器,方便实用,是一般小型多功能厅等场所适用一个平衡连接的XLR连接器，接受平衡或不平衡的话筒信号输入。-128dBu等效输入噪声的低噪声话筒前置放大器，透亮、安静的音质。线路输入（Line Input）一个平衡连接的1/4″话筒插座，连接平衡或不平衡的电子乐器信号，如键盘乐器。插入(Input)用作压缩器中音色调整或增加的EQ及其他信号处理器。如果需要，还可用于多声轨录音。增益(Gain)每个输入端，有一个旋转增益控制器，调节输入信号增益，增益调节范围为+5—+60dB。前置放大器中的线性电路传送平滑的增益控制EQ部分分成3段均衡。HF高频段为12KHz以上的频率提供15dB的提升或衰减。两个中频扫频控制器，为140Hz—3KHz的中频频率范围提供15dB的提升或衰减。LF低频控制为低于80Hz的频率提供±15dB的提升或衰减。AUX辅助部分为分离发送的监听信号混音，或用每个输入通道上的2个AUX发送全部需要的娱乐信号。每个AUX母线可切换到主控推子的前面或后面。声像控制(pan)、哑音（Muting）和SOLO每个通道上的pan声像调节范围包含左，中，右立体声的全部声像位置控制。哑音按键衰减全部信号。SOLO按键给监听传送独凑信号。推子（Faders）和信号指示表每个单声道有一个60mm行程的平滑的推子（衰减器）和指示超过+17dBu的峰值LED指示器立体声输入输入连接器立体声输入信号经由平衡连接的1/4″输入插口传送其他专业音频设备最好的声音信号。EQ部分有两个固定频率的控制器。HF高频信号的控制频率点为12KHz，LF低频信号的控制频率点为80Hz，调节范围为±15dB.AUX辅助部分每个立体声输入通道有2个AUX发送。根据主控制部分的选择，信号可以发送到推子前或推子后，作为监听混音使用或用作效果处理。平衡（Bal）、哑音（Muting）和前置监听（PFL）平衡控制调整发送到左声道和右声道的各种信号。哑音和SOLO按键按单声道输入操作，衰减或SOLO立体声通道，按SOLO按键母线推子前的信号送到耳机，控制房间输出和指示表。推子和指示表每个单声道通道有一个60mm长行程的推子和一个信号峰值电平超过+17dBu的LED指示器。输入连接器立体声输入由一个平衡连接的1/4″话筒插座连接，输入其他专业音频设备送来的信号。EQ有两个调节衰减提升的控制器，调节范围为±15dB，高频调节频率为12KHz，低频调节频率为80Hz。AUX辅助发送电平调节立体声输入通道有2个AUX发送电平调节。信号可（根据用于混音监听或效果处理）由主控制选择从推子前或推子后发送。平衡、哑音和预选监听信号发送到左声道和右声道数量的平衡调节控制（pan）。哑音（mute）和独凑（SOLO）按键的操作同单声道输入。按下SOLO，推子前的信号送到监听耳机、控制房间输出和指示表。推子和过载指示每个立体声通道有一个60mm行程的平滑推子和一个指示信号峰值电平超过+17dBu的LED指示器。主控制部分幻象电源+48v幻象电源经由一个按键提供，激活时，LED点亮。2轨迹录放机输入和输出2轨迹录放机的输入和输出是用不平衡连接的RCA连接器。放音监听的路径为输入到监听系统或监听耳机。放音的混音路径为放音信号直接混音，代替任何存在的信号。监听输出和混音插入平衡连接的1/4″话筒插座连接器混音输出和单声道相加左声道和右声道混音主输出采用平衡连接的XLR连接器。回放电平2声道回放输入提供回放增益电平控制监听和耳机输出电平发送到监听输出和耳机的输出电平可以用这两个旋转电位器调节。当一付耳机插入调音台的耳机插孔时，监听输出仍由调音师同时收听操作。推子和指示表用2个60mm行程的推子控制立体声混音的总输出电平。两排3种颜色的10段峰值LED电平表监视左、右声道输出电平。电平表通常用于跟随选择监听的电平指示。因此按下PFL（推子前监听）或AFL（推子后监听）时，LED电平表也同时切换到监听选择的位置，并且SOLO AFL/PFL的LED将点亮。监听输出和混音插入平衡连接的1/4″话筒插座连接器混音输出和单声道相加左声道和右声道混音主输出采用平衡连接的XLR连接器。回放电平2声道回放输入提供回放增益电平控制监听和耳机输出电平发送到监听输出和耳机的输出电平可以用这两个旋转电位器调节。当一付耳机插入调音台的耳机插孔时，监听输出仍由调音师同时收听操作。
