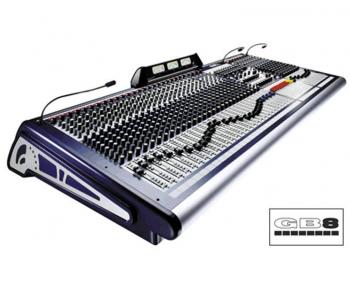

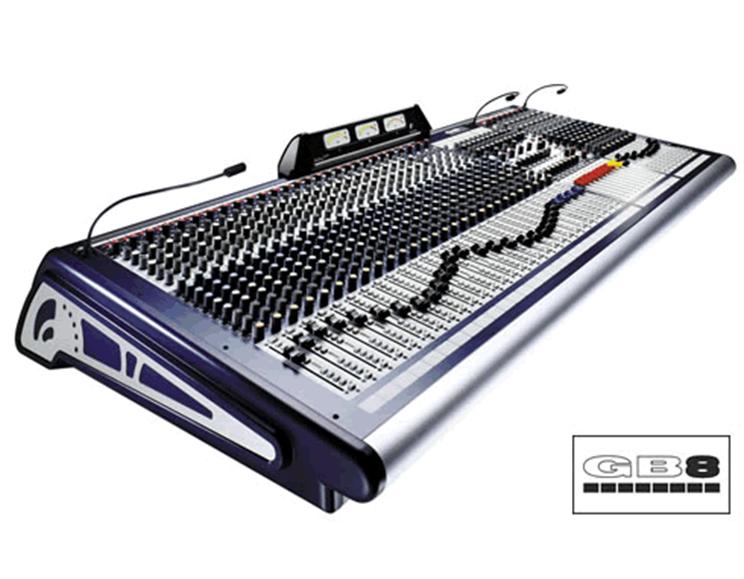

32路单声道,4组立体声,8编组,立体声+单声道输出
在外形尺寸为16个到48个频道，四个全功能立体声通道和4个立体声返回，每年的GB8是专为如教堂和表演场地的设施，或为小流动演出系统。 这种双模式拓扑实现上的MH3和MH4界面这样的成功使GB8用于FOH或监察组的职责推杆或AUX输出控制。 在GB4调音台其他功能还包括一个1kHz振荡器和一个带有3个LED米处非常密切模仿VU计量表的发射米的桥梁。
四静音组，可以将静音多种渠道并举，而另一个独特的设施是对录制和交替式立体声输出，可以更容易地创建一个混合立体声录音限制器。
控制台还具有11个输入输出四路输出，能够提供8组总线和左，右和中（单声道）输出美联储矩阵。
虽然主要是常规布局，GB8也有一些独特的机械特性。 坚固的钢车架有一个倾斜的后部的连接器面板，这样更容易配置从柜台前面，而整体电源供应器有一个外部备用电源连接选项。
无论是GB4调音台和GB8课桌进行高品质的标志与该Soundcraft所的代名词工程和设计，因为你会期望从这种高端制造商。 仔细注意了对机械施工，以确保在艰苦条件下的可靠性，所有的输入模块被个别建造垂直式印刷电路板的，安装在钢管车架与个体nutted电位器的前面板。
国标系列也分享了MH4，MH3时尚的外观和LX7ii游戏机，延续了强烈的家庭外观和风格的范围。
新GB30话筒前置放大器和EQ部分，由Soundcraft所共同创始人格雷厄姆布莱斯设计，欠他们的设计遗产的弱智3游戏机和MH4
•新的高性能的4频段均衡器GB30
•4个立体声输入麦克风或线路输入处理与48V和每输入麦克风放大器
•双模式运作手段控制台可以很容易地配置从文物之友与一个按键监视
•11真正的总线包括8亚，左，右和中间
•8个辅助发送开关灵活的前/后
•4静音组
•11 × 4矩阵允许4个单独的子组合的左，右，中心组输出
•内部与外部电源连接选项电源！
•直接在每个单声道输出
•新价值的真正的VU天桥显示器左，右和中间加4段LED在每个输入和输出米12段的
•高度风格化的设计，从借来的MH系列游戏机单声道输入模块
麦克风输入
一个平衡的XLR连接器接收平衡或不平衡的话筒信号。线路输入
一个平衡的1 / 4“插孔接受平衡或不平衡线路电平，键盘源，等。幻象电源+48
幻象电源开关在每个单独通道，与前端面板LED状态指示的。倒相
倒相是单独在每个电视频道切换。输入级
高精度，低噪音麦克风前置放大器提供60dB的可变增益连续5分贝之间。 一峰LED显示+18 dBu的内部多余的信号水平英寸高通滤波器
高通滤波每倍频程陡峭的一十八分贝后直接包含前置放大器，以减少低频率隆隆声，在舞台和清理声乐表演。插入
阿前褪色，均衡器（但后HPF）的插入点是修补中规定限制器，图形均衡器或其他信号处理器。 它也可以用于记录。直接输出
一个直接输出也可在每一个岗位和个人单声道推子前/开关位于面板的后方。 这使得直接输出是同样有用的效果发送的应用程序或多轨磁带饲料。均衡器
GB4调音台和GB8纳入GB30 4频段均衡器部分-基于氢系列结束，在采用高。 无论是高频和低频部分已经搁置比平常更陡峭的斜坡从而大大降低了低频频率严厉中旬在中高频波段和混浊。 这种反应增加“清洁”的是进一步增强了反应元件的切割和冲冲在boost /。 它有两个横扫中精心挑选最佳表演频率控制在现场。 所有波段提供削弱或增强15分贝。 该均衡器在80Hz的低频响应的货架上。 罗中掠之间80Hz运行控制和1.9kHz。 喜中掠控制工作在13kHz频率之间的550Hz和。 均衡器固定在13kHz高频响应的货架上。情商开关
均衡器区段可以绕过使用EQ开关，让声音控制，而不必重新处理和未经处理的比较。辅助发送
灵活的GB4调音台有8个辅助发送，允许选择的导向作用或者监察或混合。 Auxes 1-4推子前和操作，在正常，被路由到旋转辅助主人1-4。 在全系统模式，它们将被路由到组和组推子1-4 1-4米，混合应用的理想显示器。 Auxes 5至8名是前/后切换-分配选择。辅助部分，每一辆从全球范围内的主GB8的8辅助发送（图1）在全球范围内的巴士每辅助选择与术前/后褪色。 该Auxes路由到旋转辅助主人，所有功能全系统模式。液位控制和路由
在GB4调音台，渐变信号都可以被路由到LR的组合（通过泛控制），（单声道）总线和团体1＆2和3和4。 在GB8，信号可以被路由到论坛的另外5和第6和第7及8泛
至于泛控制全向左或向右使奇数页或偶数团体或左或右混音母线单独进行访问。独奏/薄扶林
每个通道都可以SOLO推子前，EQ后检查的水平。 形成线的状态通过前面板的LED。100mm的推子
专业职系，100毫米推子提供准确，音频电平一致的控制和拥有精湛的截止性能。测光
一个4段LED显示每个推子带提供了该频道的即时参考书级别的信号。立体声输入模块
GB4调音台有两个效果返回立体声输入，允许复杂的连接立体声的来源或使用。 GB8有4个立体声输入。 立体声输入通道输入通道共用的所有功能与单声道的，但下列情况除外的：连接
每个通道都配有两个插口和XLR双平衡。 左或右输入可以选择，如果需要的话，作为一个单一的，单一来源路由到两个路径。 另外左，右两个信号可以单总结。均衡器
均衡器部分提供15dB的削减或提高在每个波段4：在13kHz高频货架;高新中在2.5kHz;中秋节在450Hz卢;以及在80Hz低频货架。组节
组输出
每个组都有一个阻抗平衡式XLR输出接口，让长的电缆上运行阶段。插入点
预褪色插入点上提供插座连接处理器，信号连接的限制器，图形均衡器或其他。集团计量
GB4调音台有四个12段峰值读数光柱米，显示组（或AUX模式1-4掉期）的输出水平。矩阵分配
每组四个控制旋钮允许个人分配到矩阵1-4。矩阵大师
该小组在每个级别矩阵）在后面输出（平衡插孔是由一个旋转控制，与AFL的按钮。辅助大师
每个级别的面板辅助）在后面输出（平衡插孔是由一个旋转控制按钮与AFL的一个。集团/辅助互换
GB4调音台有四个按键的功能交换主推子辅助1-4主控制旋钮和组。 注：12段峰值读数光柱米集团始终显示的信号衰减器的选择，交换模式，即群体的正常运作，使用或Auxes时。路由
信号的衰减每个组可路由到了LR组合（通过泛控制），或到C（单声道）总线。100毫米集团推子
本集团提供商标10dB的衰减器的零以上的额外收益，同时还确保运作畅顺。 每个组还配备了AFL的。主区段
连接
LR的组合和C（单声道）总线输出出现在插入点平衡XLR与杰克。 的LR组合还提供了关于两对平衡输出插孔输出和一对RCA / phono接口。 一个平衡的XLR输入允许对讲话筒被连接。 两个控制工程师监控室产出可在阻抗平衡1 / 4“插孔。2TRK输入
一个连接器对不平衡，10dBv唱机标有“2TRK在”允许预展音乐重播。录制/ Alt键输出
GB4调音台有一个录制/ Alt键部分。 输出连接器提供的阻抗平衡1 / 4“插孔和不平衡，10dBv唱机。它们提供了衰减后发送的LR组合。在C（单声道）总线可添加和/或组合可以是单总结。阿旋转控制水平和执政切换限制器rovided。对讲组
一旦连接，工程师的对讲话筒，可发送到所有群体和/或辅助1-2，3-4，5-6和7-8。执政的旋转控制对讲水平。立体声返回
GB4调音台有两个立体声返回-作为，或简单的立体声乐器输入提供了使用效果器。 旋转控制管理水平。 科技教育惩戒1和2可以被路由到组1 / 2和3 / 4，分别或主要LR的组合。控制室部分
控制室部分允许工程师监测不管是在轨的回报，在C（单声道）巴士，或或耳机的Mix通过控制室输出。 一个耳机插孔提供了更大的使用或与欧姆耳机阻抗100。 无论是控制室和2轨回报水平可改变使用关联的控制。 它也可能取代轨道组合“返回，按”2尔克的混合输出信号与2。 这使得很容易打预展音乐时按一下按钮即可，而无需作任何改动乐队的设置。测光
三个12段峰值读数光柱表显示LR的组合和C（单声道）总线输出水平时，适当控制室内做出选择。 如果任何输入或辅助的主人是独奏则PFL / AFL的LED点亮，和主表显示薄扶林/ AFL的水平来代替。矩阵分配
主人的任何四个组，左，右和C（单声道）总线可以连接至任何个人控制旋转矩阵输出通过四个。100mm的主推子
混合和C（单声道）输出电平控制定制的100mm的长冲程推子。 该混合输出可以被路由到C（单声道）总线只需要一个单声道功率放大器，或感应圈需要喂食。电源指示灯
绿色LED点亮，如果在控制台上电，显示了轨道状态的+ / - 17V的电压。积分电源
该控制台装有一个高效率的开关电源设计（交换式电源供应器）为单位，重量使得冷却器运行和打火机。 PSU是有能力改变外部开关的电压没有任何内部或接受广泛的交流输入。本GB8输出和主区段有以下相同的功能，性能增强AS的GB4调音台，以及。组节
集团计量
GB8有8个12段峰值读数光柱米，显示组（或AUX模式1-8掉期）的输出水平。集团/辅助互换
GB8其中有八个按键的功能交换主推子辅助1-8主控制旋钮和组。 注：12段峰值读数光柱米集团始终显示的信号衰减器的选择，交换模式，即群体的正常运作，使用或Auxes时。主区段
录制/ Alt键输出
GB8设有独立的记录和其他输出部分。 产出是onnectors提供阻抗平衡1 / 4“插孔和不平衡，10dBv唱机。它们提供了衰减后发送的LR组合。在C（单声道）总线可添加和/或组合可以是单总结。阿旋转控制开关的执政水平和限制器提供。对讲组
GB8此外设有对讲1kHz的振荡器具有相同的路由。立体声返回
GB8有4个立体声返回-作为，或简单的立体声乐器输入提供了使用效果器。 旋转控制管理水平。 科技教育惩戒1，2，3和4可以被路由到组1 / 2，3 / 4，5 / 6和7 / 8，分别或主要LR的组合。Soundcraft所GB8规格
噪声：测量有效值，22Hz至22kHz带宽
麦克风的EIN @单位增益，150W的源阻抗.... - 128dBu
混合输出，40输入路由混合...................... <- 82dBu
组输出................................................ ...... <- 83dBu
辅助输出。 <- 80dBu
矩阵输出................................................ ...... <- 89dBu
串音（@ 1kHz时，典型值）
输入通道静音............................................... 。 <- 97dB的
输入推子截止............................................. ..... <- 95dB的
潘隔离。 <- 77dB的
混合航线隔离............................................... ... <-九十七分贝
组别路线隔离.............................................. <- 97dB的
相邻通道串扰..................................... <-九十九分贝
集团混.. <-八十九分贝
辅助发送盆offness（典型）............................... <为- 84dB
矩阵发送盆offness（典型）........................... <为- 84dB
频率响应
麦克风/线路输入至任何输出，20Hz的 - 20kHz的............... <1dB的
的THD + N
麦克风传感。 - 30dBu，+20 dBu的输出@ 1kHz的所有.. <0.006％
共模抑制比
@ 1kHz的典型.. 为80dB
输入和输出最大水平
单声道和立体声麦克风输入..................................... +15 dBu的
单声道和立体声线路输入.................................... +30 dBu的
立体声返回和插入返回............................. +20 dBu的
任何输出.... +20 dBu的
额定工作电平........................................ 0dBu
耳机功率............................. 2x250mW到200Ω
输入和输出阻抗
麦克风输入.......... 为2kΩ
线路输入和立体声返回.................................. 为10kΩ
混合，集团，奥克斯，矩阵和直接输出................... 150Ω
插入发送...... 75Ω
插入返回..... 5kΩ的
推荐耳机阻抗............. 50 - 600Ω
混音输出：<-82 dBu（40个输入发送到混音）
编组输出:<- 83 dBu
辅助输出: <- 80 dBu
矩阵输出: <- 89 dBu
串音(1kHz,典型值):
输入通道哑音: <- 97 dBu
输入推子关断: <- 95 dBu
声像隔离度: <- 77 dBu
混音路径隔离度: <- 97 dBu
编组路径隔离度: <- 97 dBu
邻近通道串音：<- 99dBu
编组到混音：<- 89dBu
辅助发送电位器隔离度：<- 84dBu
矩阵发送电位器隔离度：<- 89dBu
共模抑制比（CMRR）：典型值：1kHz 80dB
最大输入和输出电平：
单声道和立体声话筒输入：+15dBu
单声道和立体声线路输入：+30dBu
立体声回传和插入回传：+20dBu
任何输出端：+20dBu
一般操作电平：0dBu
耳机输出功率：2×250mW/200Ω
尺寸： 宽度： 重量：
12通道 730mm（28.73＂） 20kg(44.1磅)
16通道 842 mm（33.13＂） 22kg(48.5磅)
24通道 1065 mm（41.93＂） 27kg(59.5磅)
32通道 1300 mm（51.17＂） 32kg(70.5磅)
40通道 1523 mm（59.96＂） 37kg(81.6磅)
输入和输出阻抗:
话筒输入:2KΩ
线路输入和立体声回传:10 KΩ
输入通道插入回传:EQ插入为5 KΩ,其他为3KΩ混音、编组、辅助和直接输出：150Ω
插入发送：75Ω
推荐耳机阻抗：50Ω-600Ω
高通滤波器（单声道输入）
