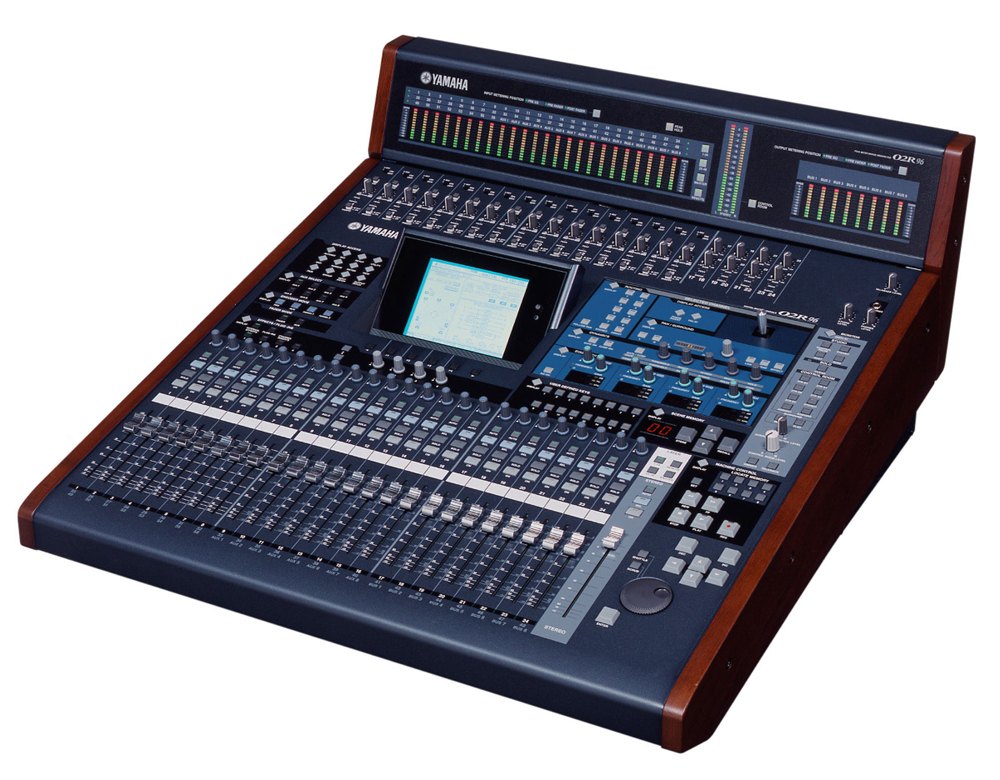

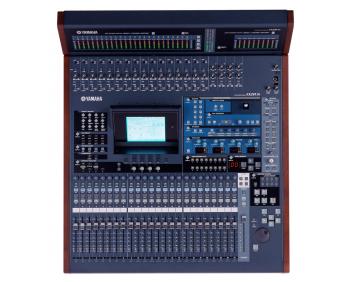

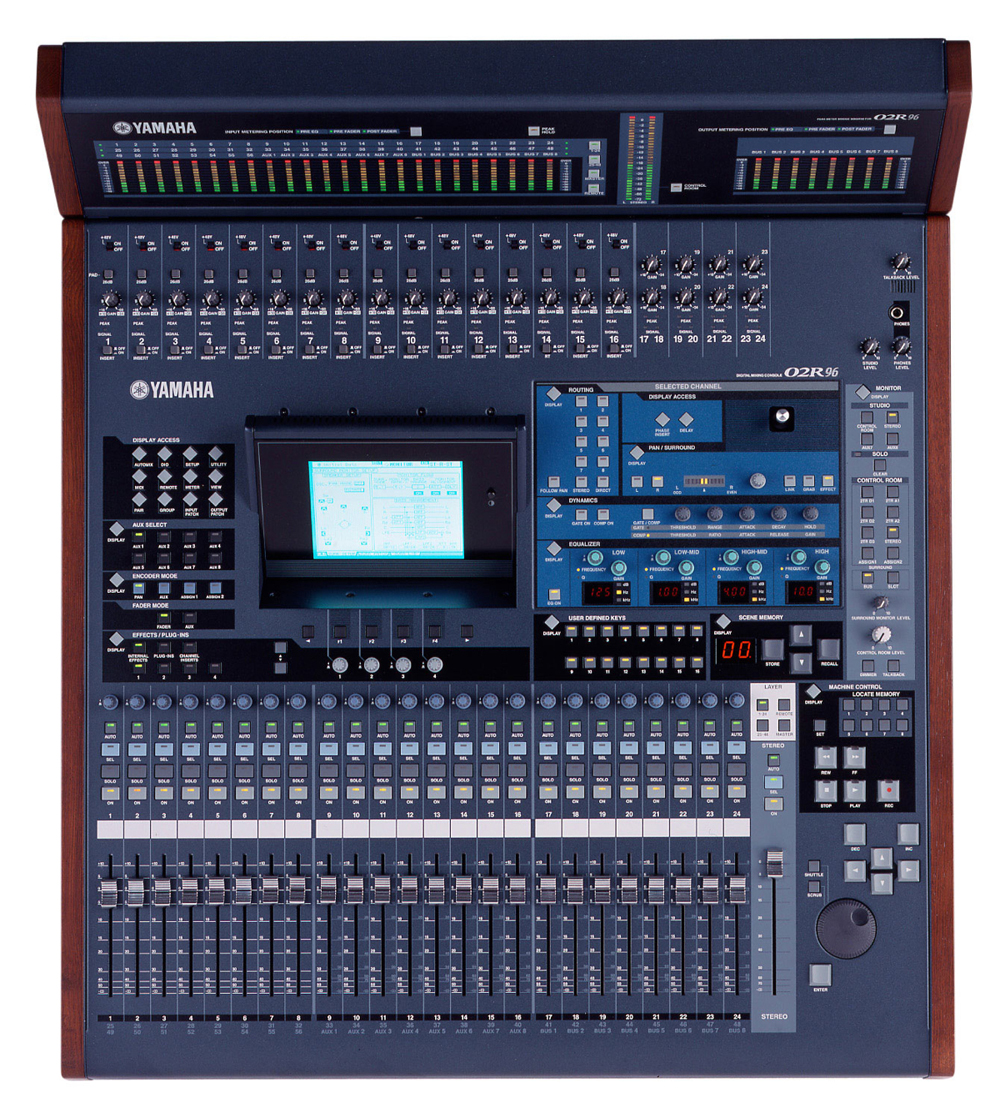

它具有4个效果器、完整的5.1环绕声处理、颤音、监视功能。调音台的每一路都有独立的均衡、压限、延时和门限处理。它设计独特的OMNI输出可任由用户在内部选择设置不同的输出源，而且，每一路输入声轨还可以自由的内部跳线，使用起来更为方便灵活。拥有带“独奏对比”控制的独奏功能。重新设计的自动混音功能使得操作更为简便，可以记录对于通道的推子位置以及所有的参数变化。4个I/O扩展插槽的设计使得增加的输入、输出的轨道数达到32路，并且提供6种不同的格式和采样频率的扩展卡可供选择，可以满足用户的各种需求。
技术指标：
24+1推子数字调音台，24bit/96KHz，可与Protools数字音频工作站集成，无缝控制Protools 音频工作站, 通过调音台的音频工作站控制层可直接控制Protools混音和参数处理。
具有 56个同时处理通道
20路总线(1个主立体声总线、8个混音总线、2个solo总线和8个辅助总线)——可以被分配到任意物理输出。
带32比特内部处理功能
调音台可兼容44.1KHz，48 KHz，88.2 KHz或者96 KHz
4个Mini-YGDAI扩展槽，每个扩展槽最多可以支持16输入/16输出的音频扩展。可兼容24bit/96KHz音频格式
环绕声操纵杆可提供完整的5.1，6.1环绕制作和处理，具备MS制式立体声话筒直接解码功能。 具备表桥和侧护板
数字输入输出具有采样频率转换功能（SRC）
计算机软件控制调音台所有功能和参数，并能将调音台参数备份到计算机上
至少16个自定义键可根据您的选择赋予其功能
每一路都有独立的均衡、压限、延时和门限处理
具有4个内部立体声效果器
频响：20HZ—20KHZ -1.5dB。
总谐波失真：小于0.05% 20Hz - 40KHz
动态范围：110dB
串音：相邻输入通道 80dB
最大电压增益：74dB
100mm自动推拉衰减器
综合、高效的显示格式、人性化的设计外观，有液晶显示屏
各种输出：Bus、OMNI、Monitor、Program、Phone、AES/EBU等齐全
话筒输入：+48v幻象电源，并兼容动圈话筒输入 此外，02R96还拥有多种输入输出接口。
模拟接口包括：
24路线路输入（其中16路可切换为话筒输入）
两组2TR模拟输入
16路单声道插入式输入输出
8路OMNI输出
立体声输出（平衡与非平衡式）
平衡式工作室录音输出
平衡式录音室录音输出
数字输入输出接口包括：
一组平衡式2TR输入输出
两组RCA式2TR输入输出
整体特性
内部信号处理精度 32-bit (累加至58-bit) 采样率 内部 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz 外部 正常：44.1 kHz(-10%) to 48 kHz(+6%)
双倍：88.2 kHz(-10%) to 96 kHz(+6%)推子特性 25x 100mm电动触感推子 总谐波失真率*
Input Gain=Min.小于0.05%, 20Hz to 20 kHz @+14dB into 600ohms
小于0.01%, 1kHz @+18dB into 600ohms
声道输入->立体声输出
(@采样率= 96 kHz)频率响应 0.5, -1.5dB, 20Hz to 20 kHz @+4dB into 600ohms
(@采样率= 48 kHz)
0.5, -1.5dB, 20Hz to 40 kHz @+4dB into 600ohms
(@采样率= 96 kHz)动态范围
(maximum level to noise level)110dB typ. DA 转换器(立体声输出)
105dB typ. AD+DA (到立体声输出)本底噪音**
(20Hz to 20kHz)
Rs=150ohms
Input Gain=Max
Input Pad=0dB
Input Sensitivity=-60dB-128dB 平均输入噪音.(20Hz to 20 kHz)
-92dB 残留输出噪音. 立体声输出
立体声输出关.
-92dB(98dB S/N) 立体声输出,
立体声推子正常值，所有输入推子最小.
-64dB(68dB S/N) STEREO OUT
立体声推子及所有推子正常值声道交染(@1kHz)
Input Gain=Min70dB 残留输入噪音(CH1 to 24)
70dB 输入到输出电源 日本: AC100V 50/60Hz, 200W 北美: AC120V, 60Hz, 200W 其他地区: AC220-240V, 50/60Hz, 200W 供电 190W (with MB02R96) 规格
(W x H x D)02R96: 667 x 239 x 697 mm / 26.3 x 9.4 x 27.4 in
With MB and SP: 700 x 352 x 762 mm / 27.6 x 13.9 x 30.0 in重量 02R96: 34kg / 75lbs
With MB and SP: 39.4kg / 86.9lbs
* 总谐波失真率测量环境：6dB/octave filter @80kHz
** 本地噪音测量环境：6dB/octave filter @12.7 kHz ; equivalent to a 20 kHz filter with infinite dB/octave attenuation.
效果器库
Effect libraries
(EFFECT1-4)factory presets
user libraries52(EFFECT3-4 :44)
76Compressor libraries factory presets
user libraries36
92Gate libraries factory presets
user libraries4
124EQ libraries factory presets
user libraries40
160Channel libraries factory presets
user libraries2
127Surround Monitor libraries factory presets
user libraries1
32Input patch libraries factory presets
user libraries1
32Output patch libraries factory presets
user libraries1
32Bus to stereo libraries factory presets
user libraries1
32
模拟输入特性
输入端口 PAD 增益 额定负荷阻抗 正常使用阻抗 输入级别 接口类型 敏感度 正常 最大（clip前） 输入通道
A/B 1-160 -60dB 3kohms 50-600ohms Mics & 600ohm Lines -70dB -60dB -46dB A:XLR3-31 type (Balanced)
B:TRS phone jack (Balanced)-16dB -26dB -16dB -2dB 26 0dB +10dB +24dB 输入通道
17-24-34dB 4kohms 600ohm Lines -44dB -34dB -20dB TRS phone jack (Balanced) +10dB 0dB +10dB +24dB CH INSERT IN 1-16 10kohms 600ohm Lines -6dB +4dB +18dB TRS phone jack (Balanced) 2TR IN ANALOG1(L,R) 10kohms 600ohm Lines +4dB +4dB +18dB TRS phone jack (Balanced) 2TR IN ANALOG2(L,R) 10kohms 600ohm Lines -10dBV -10dBV +4dBV RCA pin jack (Unbalanced) * 0dB=0.775 Vrms
* 0dBV=1.00 Vrms.
* +48V DC(幻象供电) is supplied to CH INPUT(1-24) XLR type connector via each individual switch.
模拟输出特性
输出端口 额定负荷阻抗 正常使用 增益开关* 输出级别 接口类型 正常 最大（clip前） STEREO OUT(L,R) 600ohms 10kohm Lines - -10dBV +4dBV RCA pin jack
(非平衡)75ohms 600kohm Lines - +4dB +18dB XLR3-32 type
(平衡)STUDIO MONITOR OUT(L,R) 150ohms 10kohm Lines - +4dB +18dB TRS phone jack (平衡) C-R MONITOR OUT(L,R) 150ohms 600kohm Lines - +4dB +18dB TRS phone jack (平衡) OMNI OUT 1-8 150ohms 10kohm Lines +18dB
(default)+4dB +18dB TRS phone jack (平衡) +4dBV -10dBV +4dBV INSERT OUT 1-16 600ohms 10kohm Lines - +4dB +18dB Phone jack
(非平衡)PHONE 100ohms 8ohm Lines - 4mW 25mW ST phone jack (非平衡) 40ohm Lines - 12mW 75mW * +18dB, +4dBV selectable (Internal SW)
0dBV=.00 Vrms.
0dB=0.775 Vrms.
数字输入特性
端口 格式 数据长度 级别 接口类型 2TR IN DIGITAL 1 AES/EBU 24bit RS422 XLR3-31 type (平衡) 2 IEC-60958 24bit 0.5Vpp/75ohms RCA pin jack 3 IEC-60958 24bit 0.5Vpp/75ohms RCA pin jack CASCADE IN（串行输入）
- - RS422 D-sub Half Pitch Connector 68P (母头)
数据输出特性
端口 格式 数据长度 级别 接口类型 2TR OUT DIGITAL 1 AES/EBU
(Professional use)24bit RS422 XLR3-31 type (平衡) 2 IEC-60958
(Consumer Use)24bit 0.5Vpp/75ohms RCA pin jack 3 IEC-60958
(Consumer Use)24bit 0.5Vpp/75ohms RCA pin jack CASCADE OUT（串行输入） - - RS422 D-sub Half Pitch Connector 68P(母头)
