前面板峰值动动态余量电平表及功能操作
三圈线绕电位器可提供高精度输出衰减
全功能AES/EBU数字音频输出
无噪哑音，后面板提供哑音控制插孔
48V 幻象供电
线性，低噪声内部电源供应
20dB 衰减与反相采用镀金接点继电器电路模拟音频
EIN: 增益=65dB, 输入短路, 频段=100Hz 至 22kHz, EIN=-135dBu
静音功能: 光学软性开关, 多于70dB衰减
高通滤波频率: 关, 30,36,44,53,63,77,92,111,134,162,195 Hz
高通滤波种类: second order butterworth servo cancellation technique-LoCaf™
幻象供电: +48VDC (可承受两个话筒输入的幻象电源与地线短路)
前置放大器增益: 21 dB 至 65 dB 于每级升降 4 dB
输出微调: 三转精度电位器 0 至 -12dB 范围
最大输出电平: +27dBu 非负载; +25dBu为600 欧
最大输入电平: +27 dBu 前置放大负增器，以及加入电平衰减器数值
总谐波失真: 输出水平= +15dBu, 0.09%; 输出水平= +4dBu, 0.05%
IMD: 输出水平= +15dBu, 0.12%; 输出水平= +4dBu, 0.08%
DIM: 低于全部可以量度电平的噪底
Slew Rate: 22V/微秒
模拟动态范围: 97 dB至101 dB (取决于前置放大器增益设定)
模拟输出嘈声: -70 dBu至-74 dBu (取决于前置放大器增益设定)
模拟交流声和噪声:(SNR) 76dB 于参考电平表= +4dBu
数字音音频
输出解像: 24 bits
输出取样率: 44.1, 48, 88.2, 96, 196 kHz, 可选择
时钟讯号来源: 内置低抖摆晶振, 外置字节时钟或外置AES/ EBU 时钟, 任何能达至192kHz 的讯号源
数字SNR: 98 dB 于参考电平 = 0dB(fs)
数字SNR: 80 dB 于参考电平 = -18dB(fs)

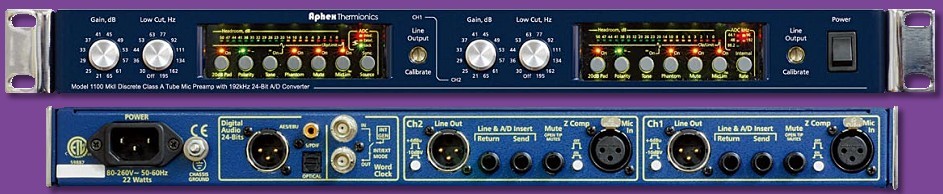

面板控制
前置放大增益(每通道): 21, 25, 29, 33, 37, 41, 45, 49, 53, 57, 61, 65 dB, 开关选择
低頻刪減頻率(每通道): 關, 30, 36, 44, 53, 63, 77, 92, 111, 134, 162, 195Hz 开关选择
線路輸出等級 (每通道): 三转高精度电位器，0 至 12dB范围
內部取樣: 44.1 / 48 / 96 kHz
電源: 开 / 关
20 dB 衰減器 (每通道): 开 / 关
相位(每通道): 正相/ 反相
测试讯号(每通道): 开 / 关
幻象供电(每通道); 开 / 关
静音(每通道); 开 / 关
MicLim™ (每通道): 开 / 关
時鐘訊號源: 内置/ 外置- 任何均能达至192kHz的讯号源
後面板操控
线路输出正常: +4dBu/ -10dBv 转换开关
静音接口: 前面板按鈕开关,或插入遥控开关
其他指标
电源要求: 电源供应:80至280V 50-60Hz 35W
尺寸: 19"W x 1.75"H x 9"D Rack U
前面板向前度: 0.75" MAX(19mm)
净重: 8.2lbs(3.73kg)
运输重量: 10 lbs(4.5kg)
