如果您有基于模拟的系统，则AD-24模拟输入机架单元会接收您的模拟信号并将其转换为数字信号，以用于Livemix系统。它很可能安装在模拟源附近。如果这是调音台的直接输出或插入，则AD-24将在调音台附近。如果您使用带有麦克风前置放大器的蛇，它可能在蛇附近。
AD-24通过TRS或DB-25接收您的输入信号。输入通过，因此您可以通过DB-25将音频发送到AD-24，并在需要时通过TRS退回。
前面板接口通过LED指示输入信号电平，并允许选择-10 dBV或+4 dBu线路电平，这些信号在立体声对中。
特征：
24个平衡/不平衡输入
Livemix个人监听系统具有24个输入，是通道数量和使用简便性之间的完美平衡。AD-24可以通过TRS或DB25接收模拟音频。处理的音频通过单根屏蔽的CAT5或CAT6电缆发送到MIX-16或MIX-32。
1/4''和DB-25连接器
通过TRS或DB25连接24个模拟输入，以将模拟输入输入Livemix个人监听系统。双格式输入提供直通连接，因此您可以无损地将AD-24插入信号链。

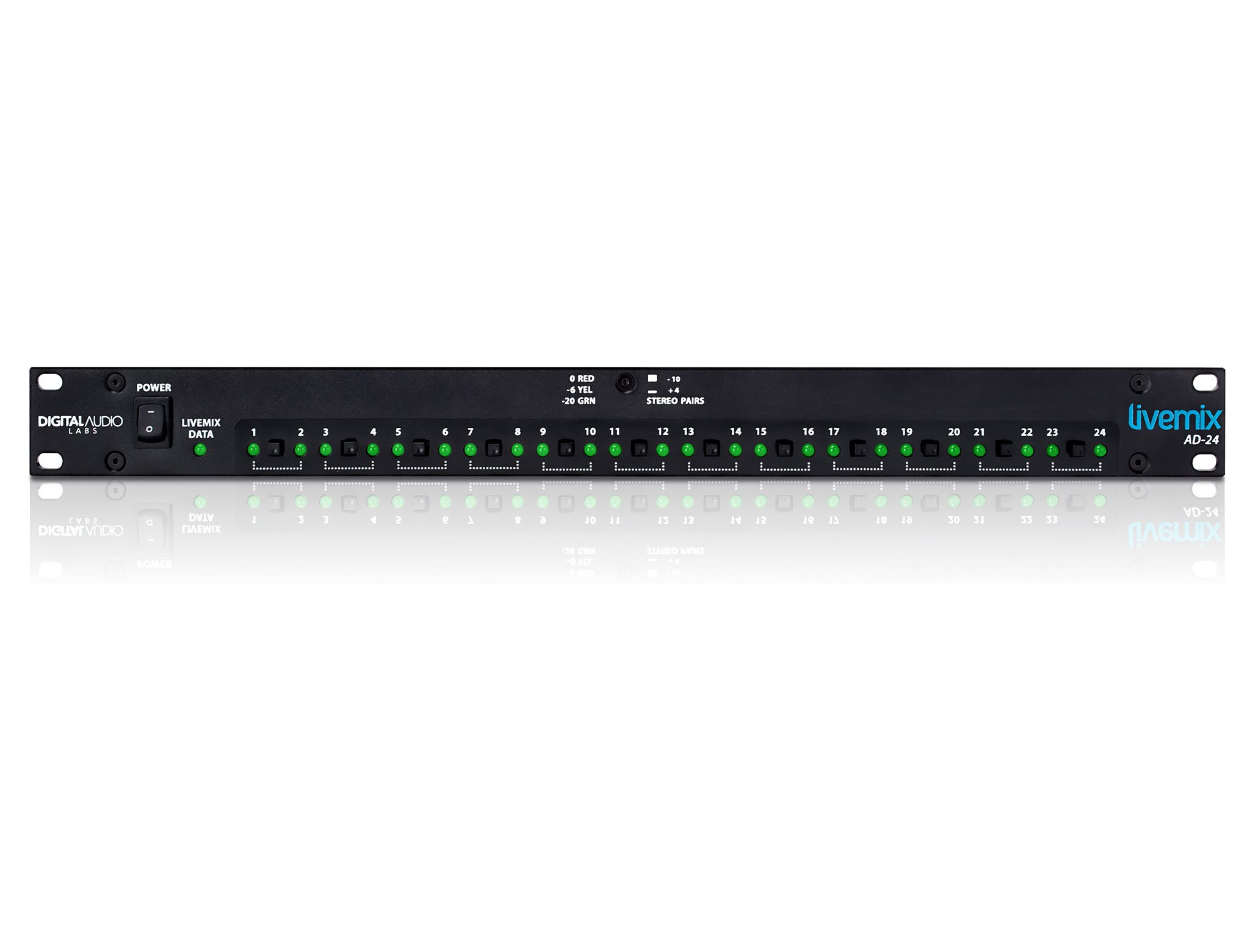

前面板VU
AD-24前面板上的LED可以清楚指示信号何时过载，从而易于检查和调整增益结构。
前面板+ 4dBu / -10dBV开关
您可以将AD-24上的输入配置为接受10dbV信号（在消费级产品中常见）或+ 4dBu信号（在专业音频设备中常见）。前面板开关允许在输入对的线路电平之间轻松切换。
高品质音频转换
通过高质量的音频转换，AD-24可以确保您所混合的音频具有最佳的质量。清晰，“紧实”的音频信号比未定义且在频率范围上模糊不清的音频更易于混合。
外接电源
外部电源可确保干净的音频路径和最小的电源干扰。
规格：
LIVEMIX AD-24
THD + N
.001％
信噪比
111分贝
频率响应
20 Hz – 22KHz±0.5dB
相声
-92分贝
最大输入电平
+24 dBu（23.5 dBu以上的轻微失真，+ 24 dBu的硬削波）
输入阻抗
20KΩ平衡，10KΩ不平衡
到MIX-16 / MIX32的最大电缆长度
100m CAT5e电缆（需要屏蔽）
