Gyraf Audio G-14 压缩/压限/动态/处理器
五频段立体声均衡器-可选电子管模式和现代固态模式
G14 是我们经典的五频段全无源立体声均衡器 - 可选择经典电子管或现代固态技术。
该 eq 是一种真正的无源设计，基于切换一组电感器和电容器进出电路，并结合线性补偿增益和输出级，可以基于电子管和变压器或固态和伺服平衡。

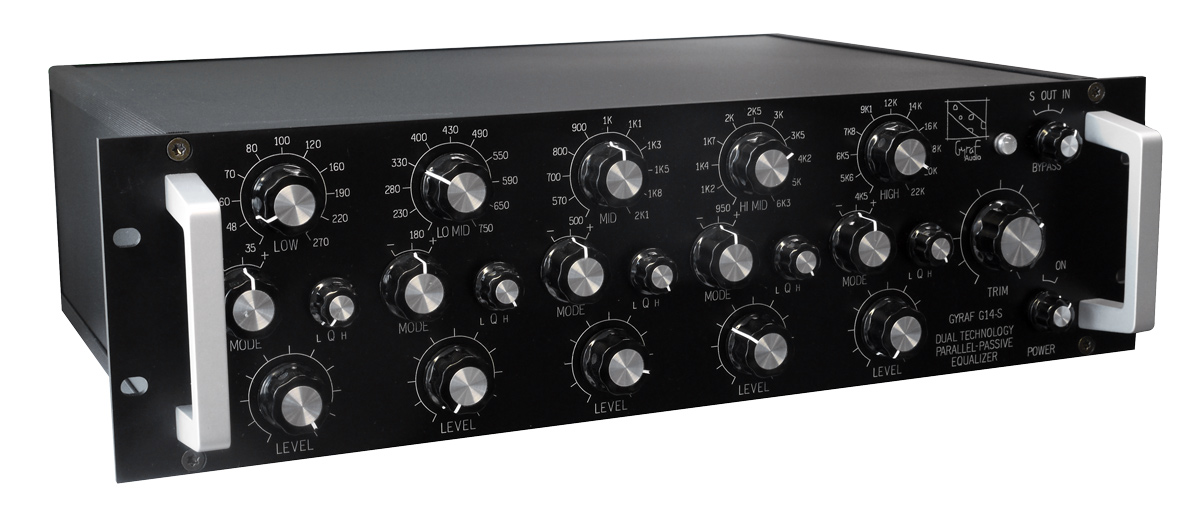

新品——2020 年 9 月：G14-S是一款无源立体声均衡器，配备了两种不同的拓扑结构，用于补偿增益和接口。滤波器本身由五个频段组成——每个频段有 11 个可切换频率、连续变量“Q”和单独的提升/旁路/削减选择。该装置具有整体输出电平“TRIM”和硬继电器旁路，可作为您工作的参考。
立体声通道是链接的——通过一组旋钮控制，因此您无需匹配两个通道的设置。“Q”（滤波器锐度）在增强时相当低，但在剪切时更高——接近极端剪切设置下的陷波行为。这既是所应用的无源技术的副作用，也是在声音完整性是最重要因素的情况下非常可取的。
选择五个频段的频率时特别注意中频区域的可控性，其中大约一半的频率范围与相邻频段重叠。
这种均衡器技术是经典无源电感/电容滤波器的扩展版本。尽管经典版本在许多情况下都是非常有用的工具，但由于其简单的构造和覆盖范围，它们常常让人感到有些局限。我们的工程师想要——正如工程师倾向于做的那样——更多的东西。所以我们想出了并联被动设计，G14。
G14-S基于这种真正的无源设计——在电路内外切换一组电感器和电容器。然后，该无源滤波器组与输入/输出接口相匹配，以实现与外部世界的无故障接口，以及一个增益级，以弥补滤波器中大约 20dB 的无源损耗。
为此，我们为您提供了两种不同技术的选择——只需轻按一下旁路开关： 当设置为“IN”时，您可以选择基于 6H23n (E88CC/6922) 电子管的传统且深受喜爱的电子管构成增益结合变压器平衡输入和输出接口。
如果这太过分了，你可以将旁路切换到“S”——我们用完全不同的技术替换除滤波器和控制之外的所有东西：输入现在是集成的平衡差分接收器，放大由高处理级运算放大器，输出由最先进的有源伺服平衡电路驱动。两个完全不同的性格在一个盒子里。
对我们来说，一个重要的特点是经典 G14 的原始信号路径在 G14-S 中完全保留：仅添加了与固态路径相关的部分，在“管模式”下，G14S
• 输入阻抗 – 大约 5K 欧姆，变压器平衡或24K 欧姆伺服/差分接收器平衡输入
• 输出阻抗 – ~1K 欧姆，变压器平衡或~100 欧姆，有源伺服平衡
• 补偿增益通过 6n23p/E88CC 电子管放大或现代运算放大器电路
• 最大提升/削减 – ~10-12dB，取决于“Q”设置
• 增益调整 ~+3 – -5dB – 单位增益介于 12:00 和 14:00 之间，取决于电子管匹配点
• 每个五个频段可单独硬旁路（在“MODE”控制上）
• 通道跟踪优于 ~1dB
频率标记为：
低：35-48-60-70-80-100-120-160-190-220-270Hz
中低：180-230-280-330-400-430-490-550-590-650- 750Hz
中频：500-570-700-800-900-1K-1K1-1K3-1K5-1K8-2K1 Hz 中频
：950-1K2-1K4-1K7-2K-2K5-3K-3K5-4K2-5K-6K3 Hz
高：4K5-5K6-6K5-7K8-9K1-12K-14K-16K-18K-20K-22KHz
G14-S 是标准的 230V 电源装置 - 可根据要求提供其他电源电压（无需额外费用）。
