WaveDNA AD828 8通道AD/DA数模转换器
WaveDNA AD828 是一款面向录音棚、音乐制作、现场录音、教学实训及音频系统集成应用的 8 通道 AD/DA 转换设备。设备支持 8 路模拟音频输入与 8 路模拟音频输出，并通过 ADAT Optical 光纤数字接口实现模拟音频与数字音频之间的双向转换，可为声卡、数字调音台、录音系统及音频工作站提供稳定的通道扩展能力。
AD828 以多通道音频转换和 ADAT 通道扩展为核心，可用于扩展模拟输入 / 输出通道、接入多路模拟音频信号、实现数字音频回放转换、连接监听系统、调音台及外部音频设备。设备支持 24bit 音频转换，并具备内部时钟、ADAT 同步及外部 Word Clock 字时钟同步方式，便于接入多设备数字音频系统，提升系统连接的稳定性与一致性。
标准 19 英寸 1U 机架式金属机箱设计，使 AD828 适合安装于录音棚机柜、教学机房、现场录音机架及专业音频工程系统中。对于需要通过 ADAT 接口扩展模拟输入输出通道的数字音频系统，AD828 能够提供简洁、稳定、易部署的多通道音频转换方案。
主要参数：
产品型号：WaveDNA AD828
产品类型：8 通道 AD/DA 模数 / 数模转换器
转换通道：8 路 A/D 输入转换，8 路 D/A 输出转换
模拟输入：8 路模拟输入
模拟输入接口：XLR / 6.35mm TRS 复合输入接口
线路输入形式：6.35mm TRS，电子平衡输入
线路输入阻抗：平衡 20kΩ / 非平衡 10kΩ
线路输入电平调节范围：-10 ~ +40dB
最大线路输入电平：+26dBu（-10dB 增益下满刻度）
模拟输出：8 路模拟输出
模拟输出接口：XLR 平衡输出接口
输出形式：电子平衡 XLR 输出
输出阻抗：平衡≈500Ω，非平衡≈250Ω
最大输出电平：+16dBu @ 0dBFS
数字接口：ADAT Optical 光纤输入 / 输出
数字接口形式：TOSLINK 光纤接口
ADAT 输入：8 通道数字输入
ADAT 输出：8 通道数字输出
转换芯片：Cirrus Logic 24bit Δ-Σ 64 倍超采样
转换精度：24bit
支持采样率：44.1kHz / 48kHz
A/D 动态范围：≈103dB
频率响应：10Hz–24kHz（48kHz 采样）
总谐波失真 THD：＜0.008%
通道串扰：＜-87dB
时钟同步：内部时钟 / ADAT 输入同步 / 外部 Word Clock 字时钟同步
字时钟接口：BNC Word Clock 输入
外部字时钟输入：2–6Vpp

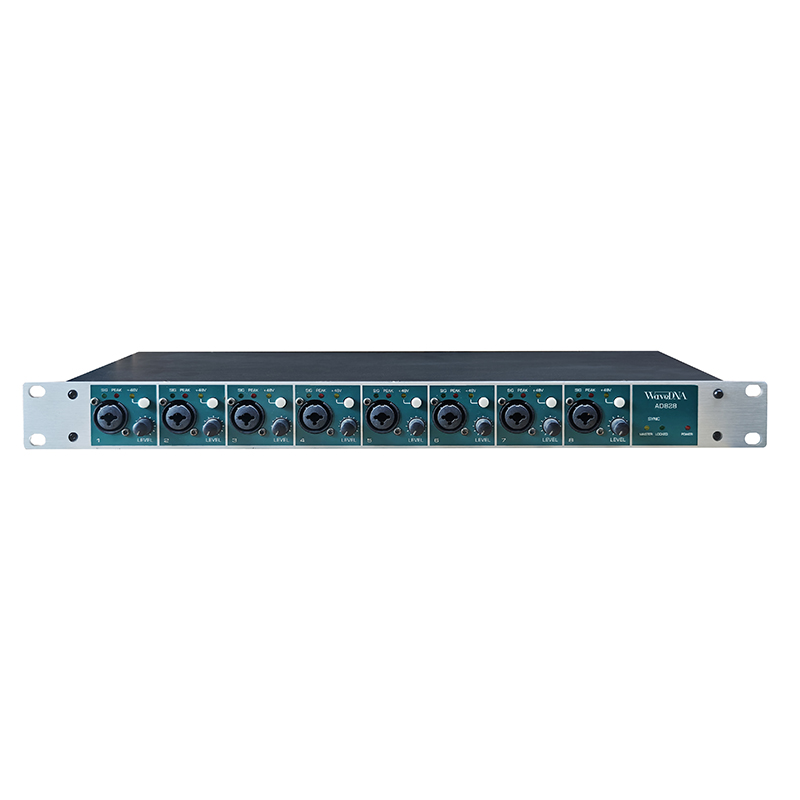

前面板功能：8 路输入电平调节旋钮、每路 Signal / Clip 指示灯、时钟源切换按键、采样率指示灯

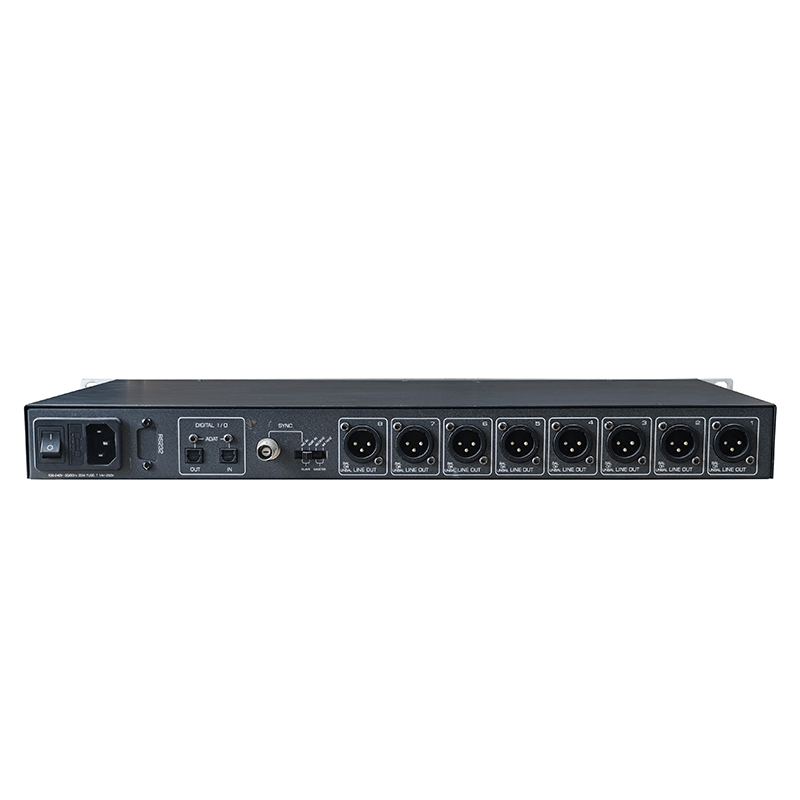

后面板接口：8 路 XLR 输出、ADAT In / Out 光纤接口、BNC 字时钟接口、IEC 电源接口
电源：AC 100–240V，50/60Hz
功耗：15W
机架规格：标准 19 英寸 1U
结构形式：金属机箱
尺寸：483 × 216 × 44.5mm
重量：约 2.1kg
